LNDUSTRIAL VALVE

工業閥門

專業生產各種高中低閘閥、截止閥、止回閥、蝶閥、球閥、旋塞閥、低溫閥、電站閥、冶金閥、平板閥、放料閥、漿料閥、水利控制閥等系列產品。并可根據客需求設計、生產特殊規格的非標閥門。
疏水閥
您的位置： 產品中心 > 疏水閥 > CS19H6C熱動力式蒸汽疏水閥

CS19H6C熱動力式蒸汽疏水閥

  • 質量穩定：實行全過程質量監控，細致入
    微，全方位檢測！
  • 價格合理：高效內部成本控制，減少了開
    支，讓利于客戶！
  • 交貨快捷：先進生產流水線，充足的備貨，
    縮短了交貨期！

我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號

主要特點
結構簡單、價格低、動作可靠。漏氣率<3％，不受壓力波動的影響、壓力范圍大。由于密封面采用不銹鋼制造，使用壽命高于國內同類產品。
熱動力式蒸汽疏水閥　排水量（㎏/h）
產品型號 DN 工 作 壓 差 （MPa）
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H6C CS49H6C CS69H6C 15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25 CS49H-25 CS69H-25 15.20.25 17417 1828 2536 2701 3202 3581
32.40 56   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40 CS49H-40 CS69H-40 15.20.25 56   119   320 470 534
32.40.50 1800 2050 2600 3000 3500 4300 5000
主要零件材料
閥 體 鍛 鋼
閥 帽 不銹鋼
閥 蓋 鍛 鋼
閥 片 不銹鋼
閥體密封面 不銹鋼
主要外形及連接尺寸
產品型號 DN 螺紋連接 承插焊連接 重量㎏ 法蘭連接 重量㎏
Rc L H H1 L H H1 D′ t L H H1 D K d c f N-ф
（mm） (mm) (mm)
CS19H6/25C CS49H6/25C CS69H6/25C 15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 44 3.13
20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 44 3.70
25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 44 4.78
32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 48 10.8
40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 3 48 10.84
50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 48 13.62
CS19H-40 CS49H-40 CS69H-40 15 1/2 75 61 41 75 61 41 23 9 1.23 150 61 41 95 65 45 16 2 44 3.13
20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 44 3.70
25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 44 4.78
32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 48 11.7
40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 48 11.82
50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 48 14.14

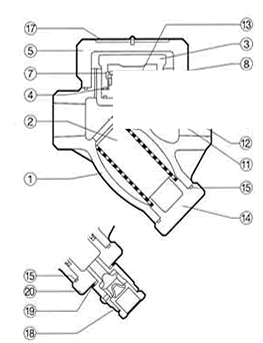

產品結構


上一產品： CS15H鐘形浮子式疏水閥
下一產品： CS19W6P熱動力圓盤式蒸汽疏水閥
